>產品介紹

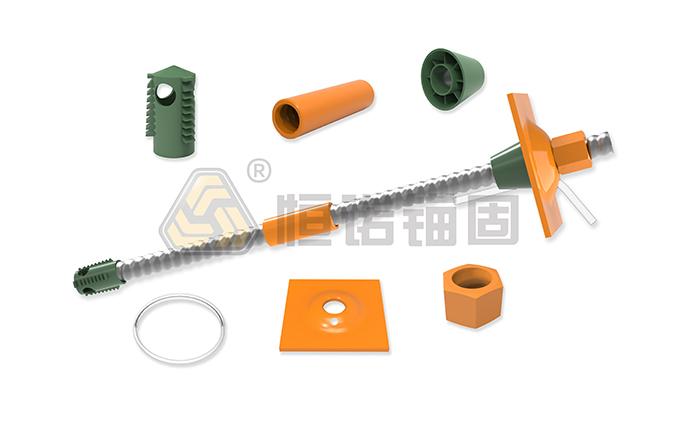

普通中空錨桿是一種以全螺紋鋼管為桿體，在錨孔及錨管內充填錨固材料的錨桿，其屬于被動支護錨桿，主要用于地質條件較好的可成孔地層中，可在鐵路隧道中用于系統支護或局部支護。普通中空錨桿主要由中空錨桿體、螺母、墊板、止?jié){塞、錨端、連接套（選用）等組成，普通中空錨桿型號包含R25、R32、R38三種。

我司普通中空錨桿符合TB/T 3356-2021《鐵路隧道錨桿》、Q/CR 9248-2020《鐵路隧道錨桿支護技術規范》。

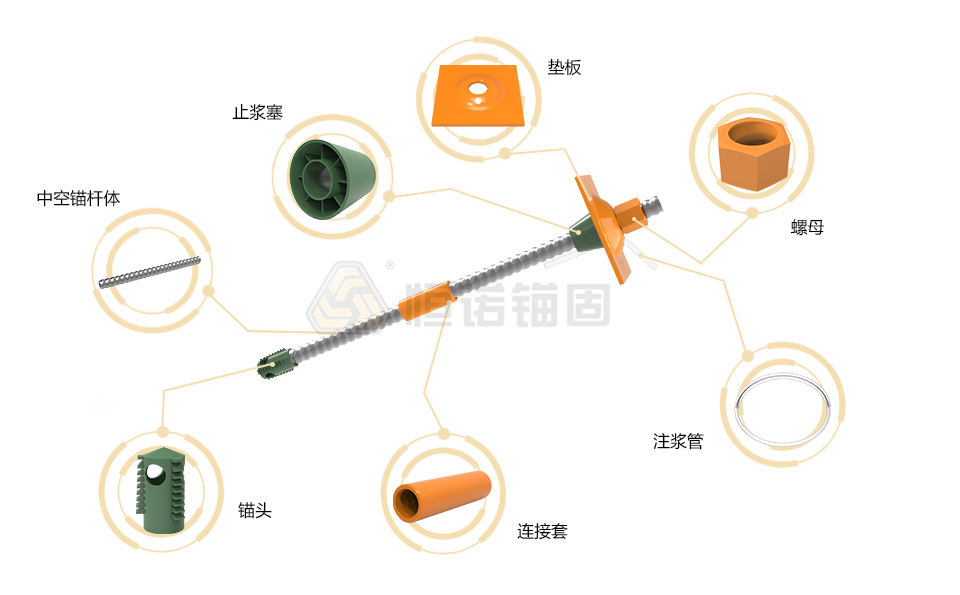

產品結構

>產品參數

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	最大力總延伸率( % )	備注
	HCR25	180	130	5	符合TB/T 3356-2021《鐵路隧道錨桿》
	HCR32	290	230
	HCR38	440	330

螺母

圖例	類別	型號	螺紋	承載力（KN )	備注
	六方螺母	HCR25	R25	≥180	和適配桿體等強
		HCR32	R32	≥290
		HCR38	R38	≥440

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	承載力（KN )	備注
	拱形墊板	HCR25	150	6	≥180	和適配桿體等強
		HCR32	150	8	≥290
		HCR38	180	10	≥440

止?jié){塞

圖例	類別	型號	適配桿體
	止?jié){塞	HCR25	R25
		HCR32	R32
		HCR38	R38

連接套

圖例	型號	螺紋	承載力（KN )	備注
	HCR25	R25	≥180	和適配桿體等強
	HCR32	R32	≥290
	HCR38	R38	≥440

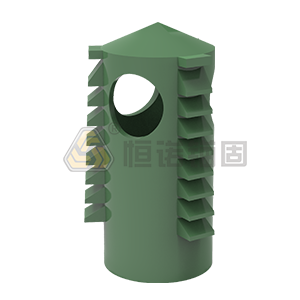

錨頭

圖例	類別	型號	適配桿體
	錨頭	HCR25	R25
		HCR32	R32
		HCR38	R38

排氣/注漿管

圖例	型號	外徑	備注
	Hφ8	8	排氣管
	Hφ16	16	注漿管

>產品優勢

1、同鋼筋錨桿相比，普通中空錨桿的桿體為中空結構，可用作注漿管或排氣管，其施工速度快，注漿質量好。

2、和鋼筋錨桿相比，同等強度下，中空錨桿的抗剪、抗彎能力更強。

3、普通中空錨桿配有止?jié){塞和塑料錨頭，可使桿體在鉆孔內居中性更好，進而提升其防腐能力及錨桿的錨固力。

4、普通中空錨桿的桿體采用大螺距螺紋，其螺母安裝速度更快，且可避免螺紋磕碰產生的無法旋合問題。

>應用領域

普通中空錨桿在鐵路中主要用于拱部的系統支護和其他地方的局部支護。
